Laporan Akhir 2 (Modul 3) percobaan 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Rangkaian

3. Analisa

4. Video

5. Link Download

1. Jurnal
[kembali]




2. Rangkaian
[kembali]

1.rangkaian clamper positif

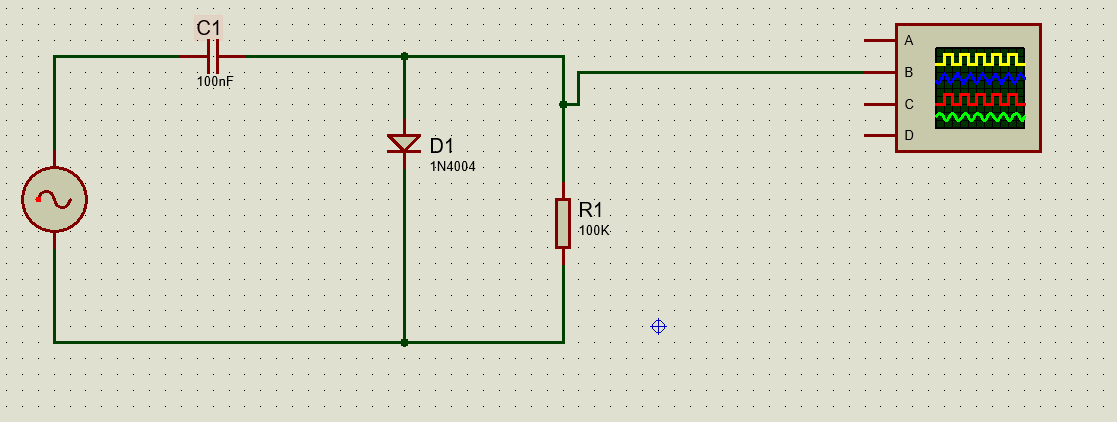

2.rangkaian clamper negatif

3.clamper bertegangan panjar positif

3. Analisa
[kembali]

•        Percobaan clamper

               1.   Jelaskan prinsip kerja clamper + dan –

             Jawab :

clamper positif

Rangkaian Clamper adalah rangkaian yang berfungsi “menjepit” atau menggeser sinyal pada suatu tegangan DC .Prinsip kerja dari rangkaian clamper positif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima tegangan balik (reverse bias) dikarenakan arus masuk dari katoda menuju anoda dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. arus tidak melewati dioda ,kemudian arus  melewati resistor 100k,  tegangan pada resistor hampir sama dengan tegangan inputnya.

Pada kondisi kedua setengah gelombang negatif akan menuju percabangan antara diode dan resistor 100k ohm. Karena pada resistor 100k ohm memiliki hambatan yang maka arus akan mengalir melewati baterai lalu ke diode,pada diode terjadi forward bias (bias maju) yaitu arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negative.   dapat dilihat bentuk gelombang outputnya pada osiloskop dan juga dapat dilihat pergeserannya keatas.

clamper negatif

Rangkaian Clamper adalah rangkaian yang berfungsi “menjepit” atau menggeser sinyal pada suatu tegangan DC .Prinsip kerja dari rangkaian clamper negatif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi yaitu kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima forward bias(bias maju) dikarenakan arus masuk dari anoda menuju katoda dimana elektron bebas pada sisi N (katode) akan berpindah .hambatan diode lebih kecil dari resistor 100k ohm maka arus akan mengalir ke diode .

 Pada kondisi kedua setengah gelombang negatif akan melewati percabangan antara diode dan resistor 100k ohm. Pada diode terjadi revers bias(bias mundur) dikarenakan arus masuk dari katoda menuju anoda dioda yang tegangan pada sisi N lebih besar dari sisi P dan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. arus tidak melewati dioda ,kemudian arus  melewati resistor 100k, Sehingga besar tegangan output hampir sama dengan tegangan input dengan polaritas (-). dan akan mengalir ke capasitor dan menyimpan tegangan sebesar VS. apabila di running maka gelombang output akan lebih kecil daripada gelombang input dan dapat dilihat pergeserannya kebawah (negative)

           2.     Apa yg mempengaruhi sinyal hasil keluaran dari rangkaian clamper dan jelaskan kenapa.

           Jawab :

Terdapat 2 hal yang mempengaruhi, yaitu sumber baterai dan besar resistor. Pada Sumber baterai, sumber baterai  digunakan untuk menghasilkan pergeseran level tegangan ke nilai tertentu.jadi apabila ada ditambahkan sumber dc pada rangkaian maka pergeserannya akan bertambah sebesar sumber dc tersebut .sedangkan pada besar resistor, besar nilai dari RC harus benar sehingga konstanta waktu dari RC cukup besar untuk menjamin bahwa tegangan pada kapasitor tidak turun secara signifikan selama diode tidak menghantarkan (reverse bias) . waktu konstanta merupakan waktu dalam pengisian kapasitor , jadi besarnya nilai  RC berpengaruh terhadap pergeseran sinyal yang terjadi terhadap output rangkaian.

4. Video
[kembali]

5. Link Download
[kembali]

Download video rangkaian climper positif disini.
Download video rangkaian climper negatif disini.
Download rangkaian climper panjar positif
Download rangkaian climper positif
Download rangkaian climper negatif
