Tugas 3 (Komponen Utama)



RANGKAIAN MEMORI DAN DECODER

1. Tujuan [back]
-Mengetahui bentuk rangkaian Memori dan Decoder
-Memahami prinsip kerja rangkaian Memori dan Decoder

2. Alat dan Bahan [back]
  • 74LS138
  • Resistor
3. Dasar Teori [back]
Komponen yang dibutuhkan:
  • 74LS138



74LS138 merupakan sebuah Demux. Demultiplexer  adalah perangkat yang mengambil  sinyal input yang tunggal yang memilih salah satu dari banyak output yang di data baris yang berhubungan ke input tunggal multimplexer. Satu multiplexer yang banyak dipakai dengan demultiplexer untuk melengkapkan dan  di ujung penerima.
  • Resistor



Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

4. Percobaan [back]

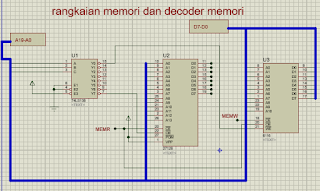

Rangkaian :





Prinsip Kerja :

Mikroprosesor yang akan berhubungan dengan RAM atau ROM dipisahkan oleh rangkaian decoder IC 74LS138. Jika mikroprosesor berhubungan dengan RAM maka mikroprosesor akan mengeluarkan address RAM yang masuk ke IC decoder 74LS138 dan decoder akan meng-output-kan Y0 aktif (sesuai rancangan, address A17, A18, A19 di-input-kan ke A, B, C dari IC decoder) rendah ke –CS RAM 6116 seperti gambar diatas.  Dan sebaliknya jika mikroprosesor berhubungan dengan ROM maka mikroprosesor akan mengeluarkan address ROM yang masuk ke IC decoder 74LS138 dan decoder akan meng-output-kan Y7 aktif (sesuai rancangan, address A17, A18, A19 di-input-kan ke A, B, C dari IC decoder) rendah ke –CS ROM 27128 .




5. Video [back]




6. Link Download [back]



1. komponen IC apa yang digunakan pada Rangkaian memori dan decoder?

a.       74139

b.      8284

c.       74LS138

d.      74273

e.       74LS421

Jawab : c. 74LS138

       2.  Decoder adalah rangkaian digital yang dapat mengubah ?

a.       Pecahan – biner

b.      Biner – pecahan

c.       Decimal – biner

d.      Biner – decimal

e.       Pecahan – decimal

Jawab : D . biner - desimal
